HƯỚNG DẪN VẬN HÀNH

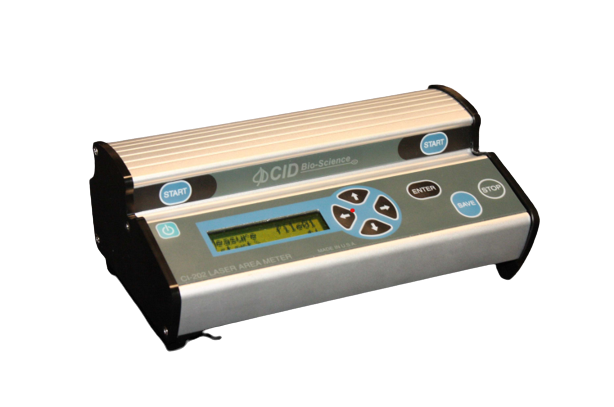

CI-202 là một thiết bị cầm tay độc lập với màn hình và pin tích hợp. Nó chứa một
máy quét quang học để đo chiều rộng ,.
Việc thực hiện phép đo có thể đơn giản như bật thiết bị, cắm một chiếc lá lên bảng quét và
quét. Các công cụ làm phần còn lại.
Để bật hoặc tắt thiết bị, hãy nhấn nút BẬT / TẮT. Khi công cụ xuất hiện, bản quyền
thông báo sẽ xuất hiện trong 1/2 giây. Sau đó, một số từ sẽ xuất hiện trên màn hình với từ
"Số đo" xuất hiện ở góc trên bên trái của màn hình. Bây giờ bạn đang ở trong hệ thống menu CI-202.
Hệ thống menu CI-202 cho phép bạn vận hành thiết bị một cách nhanh chóng và dễ dàng mà không cần liên tục
tham khảo sách hướng dẫn này. Bất cứ khi nào có thể, màn hình được liên kết với một mục menu sẽ cung cấp cho bạn thông tin về các lựa chọn mà bạn có thể thực hiện. Thông thường, dòng trên cùng của màn hình sẽ chứa thông tin về vị trí của bạn và dòng dưới cùng sẽ chứa thông tin về các nút cần nhấn để thay đổi tình trạng hiện tại.
- Đo lường
Trong chế độ đo, dòng trên cùng của màn hình sẽ hiển thị từ "Đo" ở bên trái và tên của một
tập tin bên phải. Dòng dưới cùng của màn hình sẽ có từ “bắt đầu” trong dấu ngoặc ở bên trái và bốn các mũi tên chỉ hướng ở bên phải.
Các tùy chọn là: để chọn một chế độ khác bằng các phím mũi tên lên hoặc xuống để chọn một tệp khác (nếu có nhiều tệp) bằng các phím mũi tên phải hoặc trái để thực hiện các phép đo
Để bắt đầu đo, nhấn phím enter hoặc phím bắt đầu. Điều này bắt đầu quá trình đo lường. Động cơ sẽ bắt đầu quay đến tốc độ ngay khi nhấn nút và màn hình sẽ hiển thị “Ổn định”, sau đó
“Quay lên”, sau đó “Đo”. Tại thời điểm này, di chuyển đầu quét xuống bảng quét. Khi quét
đầu đã được rút ra hoàn toàn, thiết bị sẽ tự động dừng và hiển thị kết quả của đo đạc. Tại thời điểm này, hãy xem trước kết quả và quyết định xem nó có nên được lưu hay không và lưu vào tệp nào nên được lưu vào. Phím enter sẽ làm cho máy quét khởi động và sau đó thiết bị sẽ khởi động
đo lường; nếu chuyển động không được phát hiện trong vòng vài giây, máy quét sẽ tắt. Phím bắt đầu thực hiện điều tương tự, nhưng nếu nó được nhấn xuống, máy quét sẽ tiếp tục quay cho đến khi bạn sẵn sàng đo. Màn hình sẽ hiển thị tên của tệp hiện tại ở góc trên bên trái của màn hình, tham số tên ở góc dưới bên trái và giá trị tham số ở góc dưới bên phải màn hình.
Để hiển thị một tham số khác, hãy nhấn phím mũi tên PHẢI hoặc TRÁI. Liên tục nhấn bên phải
phím mũi tên sẽ đưa bạn qua diện tích, chiều dài, chiều rộng, chu vi, tỷ lệ khung hình và yếu tố hình dạng, theo thứ tự đó.
Chỉ các thông số có thể được lưu vào tệp hiện tại mới được hiển thị. Nếu các thay đổi được yêu cầu trước khi có dữ liệu
đã lưu, sử dụng các phím mũi tên lên và xuống để xem qua các tệp. Để hủy phép đo, hãy nhấn nút
Nút dừng. Một phép đo khác có thể được thực hiện vào lúc này, nếu được yêu cầu. Tùy thuộc vào việc thiết lập
chức năng lưu tự động của thiết bị (xem phần Thiết lập thông số Tự động Lưu trữ trong phần chính của sổ tay này) phép đo sẽ hoặc không được lưu.
Để lưu phép đo, nhấn nút LƯU. Nếu thiết bị có thể lưu phép đo này, từ “đã lưu” sẽ nhấp nháy trên dòng dưới cùng của màn hình để xác nhận dữ liệu đã lưu. Nếu không đủ không gian lưu trữ để lưu phép đo, thiết bị sẽ nhấp nháy thông báo “không còn chỗ!” trên dòng dưới cùng của màn hình.
Xem dữ liệu
Ở chế độ xem, dòng trên cùng của màn hình sẽ hiển thị từ “Xem” ở bên trái và tên của tệp trên
bên phải. Dòng dưới cùng sẽ hiển thị từ “enter” ở bên trái và bốn mũi tên chỉ hướng ở bên phải.
Các tùy chọn là:
để chọn một chế độ khác bằng các phím mũi tên lên hoặc xuống
để chọn một tệp (nếu có nhiều tệp) bằng các phím mũi tên phải hoặc trái
để xem thời lượng pin
để xem điện áp
bắt đầu quá trình xem bằng cách nhấn nút START / ENTER
Khi bạn đã chọn một tệp để xem và nhấn nút ENTER, bạn sẽ có thể xem dữ liệu trong
tập tin. Dòng trên cùng của màn hình sẽ có tên tệp ở bên trái. Ở bên phải sẽ là từ “tổng số”.
Một trong ba thứ sẽ được hiển thị: số thứ tự đo lường hiện tại nhất, giá trị trung bình của tất cả
số đo, hoặc tổng của tất cả các phép đo. Dòng dưới cùng sẽ hiển thị tên thông số bên trái
bên và giá trị tham số ở bên phải.
Để hiển thị một tham số khác, hãy nhấn phím mũi tên PHẢI hoặc TRÁI. Liên tục nhấn bên phải
mũi tên sẽ hiển thị diện tích, chiều dài, chiều rộng, chu vi, tỷ lệ co và hệ số hình dạng theo thứ tự đó. Mang theo một phép đo khác trong chế độ xem, nhấn phím mũi tên LÊN hoặc XUỐNG. Nhấn phím mũi tên LÊN sẽ hiển thị tổng giá trị cho tất cả các phép đo trong tệp theo thứ tự sau: Giá trị đầu tiên được hiển thị là giá trị trung bình giá trị cho tất cả các phép đo trong tệp, phép đo gần đây nhất trong tệp và từ lần đo đầu tiên đo lường được thực hiện. Tiếp theo, quay lại tổng một lần nữa. Hãy coi chế độ xem này như một bảng tính máy tính chỉ cho phép người dùng xem một ô tại một thời điểm.
Để quay lại chế độ xem chính, hãy bấm phím DỪNG / ĐẶT LẠI.
Để xem thời lượng pin, hãy mũi tên sang phải hoặc trái cho đến khi “Xem pin” được hiển thị. Nhấn enter và nó sẽ hiển thị thời lượng pin còn lại.
- Thao tác với tệp
CI-202 cung cấp khả năng mở rộng để tổ chức thu thập dữ liệu bằng cách sử dụng cấu trúc tệp tương tự như cấu trúc được sử dụng
bằng máy tính cá nhân. CI-202 có sẵn tối đa 256 tệp. Chọn một tên duy nhất cho mỗi tệp để
kiểm soát dữ liệu được lưu trữ trong mỗi tệp để tối ưu hóa lượng dữ liệu được lưu trữ cho nghiên cứu được thực hiện.Các khả năng của chế độ tệp là: Xóa, Xóa, Tạo và Đóng tệp. Trong khi ở chế độ tệp, dòng trên cùng của màn hình sẽ đọc “tệp” ở bên trái và một trong các từ “Xóa”, “Xóa”, “Tạo” hoặc “Đóng” trên bên phải. Dòng dưới cùng của màn hình sẽ đọc “enter” ở bên trái và bốn mũi tên chỉ hướng ở bên phải.
Các tùy chọn là:
để chọn một chế độ khác, hãy sử dụng các phím mũi tên lên hoặc xuống
để chọn một hành động cụ thể để thực hiện trên tệp, hãy sử dụng các phím mũi tên phải hoặc trái
để bắt đầu hành động đã chọn, hãy sử dụng phím START / ENTER
- Truyền dữ liệu từ tệp
Có thể tải dữ liệu từ CI-202 xuống PC bất kỳ lúc nào thiết bị không hoạt động. Cắm cáp USB vào
cả thiết bị và PC và chạy chương trình CI202DF.exe trên PC. Một cửa sổ sẽ mở ra
cho phép bạn tải xuống tệp, lưu tệp vào PC và in tệp.
Bốn hành động có thể có trên chế độ tệp như sau:
Xóa tệp
Khi nhấn phím START / ENTER, “tên tệp xóa” được hiển thị ở dòng trên cùng, cho biết thiết bị là
sẵn sàng xóa tệp với tên tệp tên. Chọn enter sẽ xóa dữ liệu khỏi tệp đã chọn, nhưng
giữ tên tệp hoạt động để thu thập dữ liệu trong tương lai.
