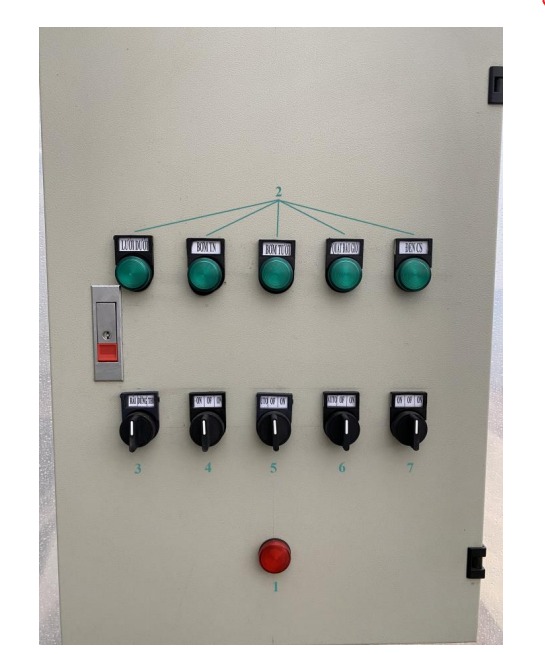

1: Đèn báo nguồn của tủ
2 : Đèn báo thiết bị khi vận hành
3: Công tắc thu lưới, rải lưới cắt nắng
4: Công tắc máy bơm cấp nước lên bồn
5: Công tắc bơm phun
6: Công tắc quạt đảo gió
7: Công tắc đèn chiếu sáng
Trước khi vận hành hệ thống chú ý kiểm tra nguồn điện và các thiết bị sử dụng trong nhà lưới để đảm bảo an toàn trong quá trình hoạt động.
1. Cài đặt thu, rải lưới của hệ thống Công tắc số 3 giữ vai trò điều khiển motor thu rải lưới. Ở vị trí “DỪNG” thì motor thu rải không hoạt động, lúc này lưới trên mái đứng yên, công tắc ở vị trí “RẢI” thì lưới sẽ rải ra để cắt nắng cho hệ thống, công tắc ở vị trí “THU” thì lưới sẽ thu vào để lấy ánh sáng cho cây trồng.
2. Cài đặt thời gian bật, tắt máy bơm tưới phun cho hệ thống tưới và quạt đảo gió Công tắc số 5,6 có nhiệm vụ điều khiển máy bơm tưới phun, quạt đảo gió.
* Chu trình vận hành như sau: Công tắc ở vị trí giữa là OF thiết bị luôn tắt. Công tắc ở vị trí ON thì thiết bị luôn mở. Công tắc tại vị trí AUTO thì thiết bị sẽ hoạt động ở chế độ cài đặt theo thời gian. Khi đó đồng hồ hẹn giờ KG316T sẽ hoạt động và theo quy trình sau: Mở nắp tủ điện ta thấy trong tủ có 2 bộ hẹn giờ KG316T
- Khóa và mở khóa bàn phím Nếu các phím ấn không hoạt động trong thời gian 30s, màn hình sẽ tự động khóa phím ấn, xuất hiện biểu tượng “Ƌ”. Khi màn hình bị khóa thì tất cả các phím đều bị vô hiệu hóa. Để mở khóa hãy ấn phím “RESET/RECALL” 4 lần liên tiếp, biểu tượng “Ƌ” sẽ biến mất.
- Các phím chức năng . 1: AUTO/MANU: lựa chọn chế độ “ON/AUTO/OFF” 2: TIMER: Cài đặt và xem lại chương trình đã cài. 3: CLOCK: Thoát chương trình cài đặt. 4: HOUR: Cài đặt giờ 5: MINUTE: Cài đặt phút 6: WEEK: Cài đặt ngày 7: RESET/RECALL: Reset về từ đầu. Led: hiển thị trạng thái ON/OFF.
- Cài đặt thời gian thực. Ấn WEEK để lấy ngày, HOUR để lấy giờ, MINUTE để lấy phút đúng với ngày giờ thực tế. Định dạng giờ trên đồng hồ là 24h. Chú ý: Nếu ấn các nút mà không có tác dụng hãy mở khóa bàn phím.
- Bắt đầu cài đặt. 1. Mở khóa bàn phím: ấn 4 lần phím “RESET/RECALL” để mất biểu tượng khóa “Ƌ“. 2. Ấn TIMER màn hình hiện 1ON :. Cài thời gian bật lần thứ nhất. 3. Ấn WEEK để chọn ngày bật. Nếu bật tất cả ngày thì hãy cho hiện tất cả các ngày lên. 4. Ấn HOUR để chọn giờ. 5. Ấn MINUTE để chọn phút. 6. Ấn TIMER màn hình hiện 1OFF :. Cài thời gian tắt lần thứ nhất. 7. Cũng giống như cài thời gian bật, chọn WEEK để cài ngày, HOUR để chọn giờ, MINUTE để chọn phút. 8. Đến đây bạn đã chọn xong một chương trình ON/OFF. Nếu bạn không cần thêm các chương trình bật tắt khác, bạn có thể thoát ra ngoài bằng phím CLOCK. Nếu bạn muốn cài thêm chương trình thì ấn TIMER, màn hình sẽ hiển thị 2ON :, 2 OFF : ,3ON :, 3 OFF :,4ON :, 4 OFF :, … ,16ON :,16OFF : Ấn Manual để chọn chế độ hoạt động: chọn Auto
-> Ví Dụ: Cài bộ nhớ số 1 để bật thiết bị vào lúc 8h30 sáng và tắt thiết bị vào lúc 13h10 trưa của các ngày thứ BA (TUESDAY), thứ Năm (THURSDAY),và thứ Bảy (SATUSDAY) 1. Nhấn nút TIMER để xuất hiện kí hiệu “1 ON :“ ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số 1 2. Nhấn nút HOUR để chỉnh giờ đến giá trị 8h. 3. Nhấn nút MINUTE để chỉnh phút đến giá trị 30 phút. 4. Nhấn nút WEEK cho đến khi phía trên đỉnh màn hình hiển thị các ký hiệu: TU_TH_SA 5. Nhấn nút TIMER cho đến khi xuất hiện kí hiệu “1 OFF :“ ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm tắt thiết bị cho bộ nhớ số 1 6. Nhấn nút HOUR để chỉnh giờ đến giá trị 13h. 7. Nhấn nút MINUTE để chỉnh phút đến giá trị 10 phút. 8. Nhấn nút WEEK cho đến khi phía trên đỉnh màn hình hiển thị các kí hiệu:TU_TH_SA
9. Nhấn nút CLOCK để chuyển ra màn hình chính.
* Bật tắt máy bơm cấp nước lên bồn và điện chiếu sáng Công tắc số 3 và số 7 giữ vai trò bật tắt nguồn của máy bơm cấp nước và điện chiếu sáng. Khi công tắc ở vị trí OF thì thiết bị sẽ tắt, khi vặn sang trái hoặc sang phải ở vị trí ON thì thiết bị sẽ hoạt động.
