Hướng dẫn sử dụng thiết bị Light Meter Extech SLD400

Hướng dẫn sử dụng thiết bị Light Meter Extech SLD400

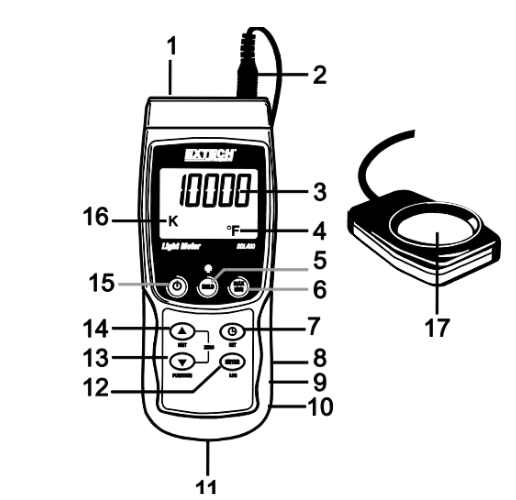

Giới thiệu

1. Giắc cắm đầu vào nhiệt độ (cặp nhiệt điện)
2. Phích cắm đầu vào của cảm biến đồng hồ đo ánh sáng
3. Đồng hồ (hiển thị kết quả đo)
4. Đồng hồ nhiệt độ (độ F)
5. Nút đèn màn hình
6. Nút Max-Min
7. Nút set đồng hồ
8. Cổng kết nối với PC
9. Nút Reset
10. Cổng sạc
11. Khe cắm thẻ SD
12. Nút Enter và LOG
13. Nút ▼ / FUNCTION / ZERO
14. Nút ▲ / UNIT / ZERO
15. Nút nguồn ON-OFF
16. Loại cặp nhiệt điện hoặc đơn vị đo lường ánh sáng
17. Cảm biến ánh sáng (có hình vòm)


Hướng dẫn đo

Kết nối cảm biến ánh sáng với đầu máy. (2)
Bật nguồn đồng hồ bằng cách giữ nút nguồn trong ít nhất 1,5 giây.
Chọn chế độ Đo ánh sáng bằng cách nhấn và giữ nút FUNCTION ít nhất 1,5 giây (nếu cần). Biểu tượng ‘LIGHT’ cho biết chế độ của đồng hồ đo ánh sáng.
Chọn đơn vị đo mong muốn (LUX hoặc Foot candles) bằng cách nhấn và giữ UNIT trong ít nhất 1,5 giây (nếu cần).
Đặt cảm biến trên một bề mặt hoặc cầm trên tay với khu vực hình vòm đối diện với nguồn sáng thử. Cảm biến ánh sáng có dạng hình vòm để có thẻ nhận ánh sáng từ nhiều góc khác nhau.
Đọc kết quả đo trên màn hình LCD của đồng hồ.
Dụng cụ này đo cường độ ánh sáng (độ rọi) bằng đơn vị đo LUX hoặc Foot candle.
